Как сделать ревизионный люк под плитку своими руками

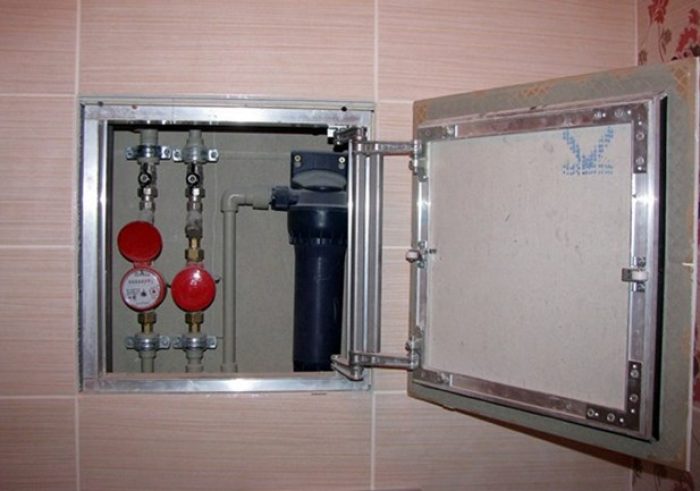

Ревизионный люк под кафельную плитку в ванной комнате, необходим для визуального скрытия различных коммуникаций, и в то же время для получения оперативного доступа к системе коммуникаций.

Под крышкой ревизионного люка можно скрыть следующие коммуникации:

  • Запорный водопроводный вентиль;
  • Запорные краны подачи на разные участки – на раковину, на туалет, на кухню;
  • Водомеры на горячую и холодную воду;
  • Систему фильтрации воды;
  • Канализационные стояки.

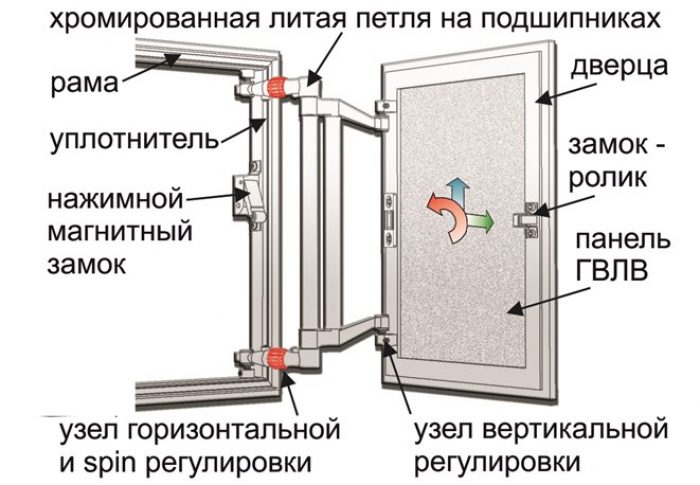

В продаже можно найти и купить готовые ревизионные люки из пластика, металла или частично готовые конструкции, которые состоят из рамы, дверцы, петель и системы замков. Установка готовых ревизионных люков под плитку, сводится к закреплению рамы в кирпичной нише или в каркасе из металлического профиля с помощью анкеров или саморезов, с последующим навесом дверцы и регулировкой замков. После этого поверхность дверцы облицовывается таким же по формату и цвету кафелем, который использовался для отделки стен в ванной комнате.

Недостаток готовых ревизионных люков заключаются в их высокой стоимости и в том, что сам люк изначально имеет определенный размер. То есть, в процессе скрытия коммуникаций и выравнивания стен, заранее необходимо учитывать размер будущего устанавливаемого люка.

Если же это не было предусмотрено, например, ниша в кирпичной стене уже изготовлена, трубы спрятаны в штробах и стены уже заштукатурены, то может получиться так, что под изготовленную нишу в продаже не найдется готового люка. В этом случае или заказывается ревизионный люк нестандартных размеров, или он изготавливается самостоятельно своими руками. Рассмотрим две конструкции самодельного ревизионного люка, которые можно самостоятельно повторить в условиях домашнего ремонта.

Ревизионный люк без петель на магнитах

[ads-pc-1][ads-mob-1]
Конструкция данного люка очень простая в монтаже из-за отсутствия петель и замкового механизма. При необходимости крышка люка под плитку просто снимается с помощью оконного домкрата – специальной присоски. В закрытом положении дверца ревизионного люка под плитку фиксируется на магнитах.

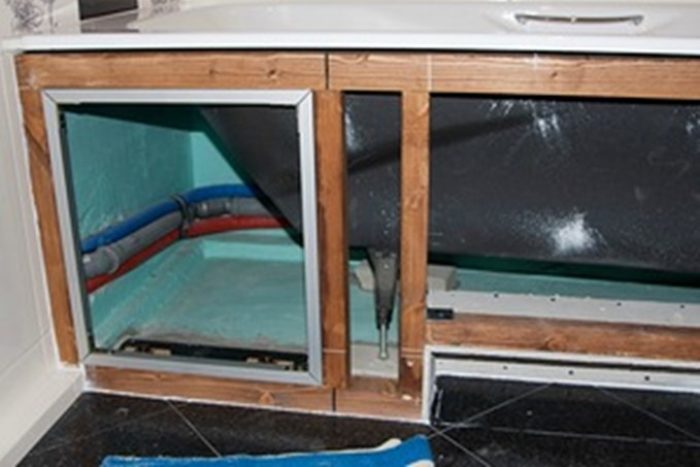

Под ванной, где расположены канализационные и водопроводные трубы, монтируется каркас из деревянного бруса сечением 50х50 или 40х40 мм. Предварительно деревянный брус обрабатывают пропиткой предотвращающей его преждевременной гниение. Самый нижний горизонтальный брус монтируется к поверхности облицованного плиткой пола анкерами. После этого аналогично анкерами монтируют два вертикальных бруса к стенам по краям чугунной ванны. Соединение вертикальных брусьев с нижним брусом выполняется в полдерева.

Между верхними концами пристенных вертикальных брусков под бортиком чугунной ванны монтируют верхний несущий горизонтальный брус. Оставшийся небольшой зазор между верхним брусом и поверхность чугунного бортика запенивают небольшим количеством монтажной пены или заполняют жидкими гвоздями. После этого под низом всей ванны, между верхним и нижним несущим брусом, монтируют вполдерева дополнительные стоечные бруски с шагом 40-50 см. То есть, в каркасе получаются ячейки под будущую обшивку влагостойким гипсокартоном.

В той прямоугольной ячейке, где будет располагаться съемная крышка, по внутреннему периметру бруса монтируется металлическая рама, изготовленная из полой профильной квадратной трубы 20х20 мм. Так же раму можно изготовить из направляющего потолочного профиля 28х27 мм. Для этого один профиль вставляют в другой профиль и производят их фиксацию саморезами по протяженности полок – получается профильный квадрат. Вот из такого квадрата и собирается прямоугольная рама, которую саморезами закрепляют внутри одной из ячеек в деревянном каркасе.

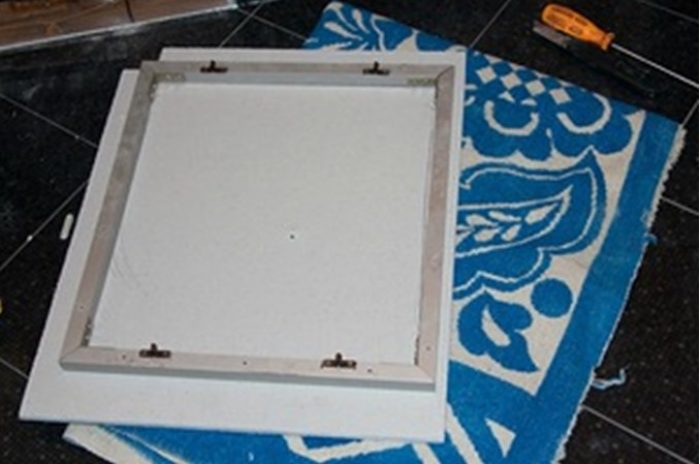

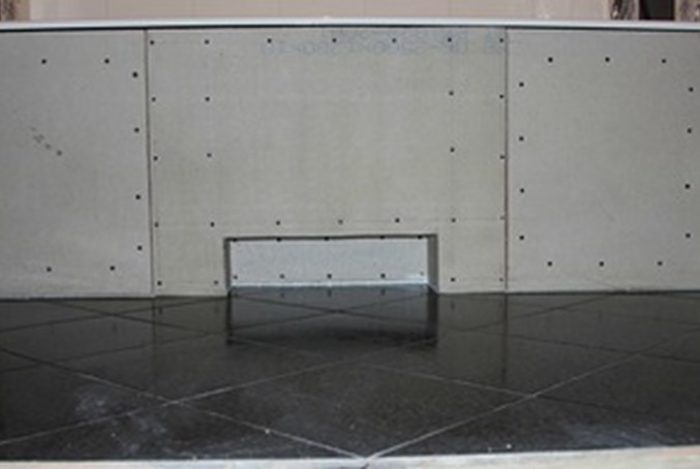

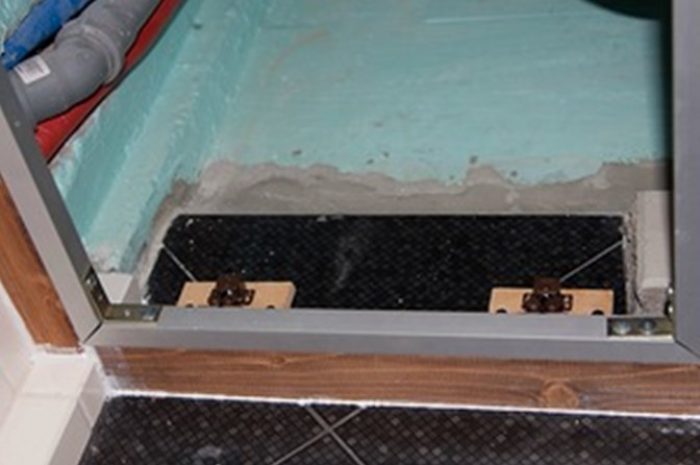

Сверху и снизу по периметру металлической рамы устанавливаются на саморезы мебельные магниты. После этого изготавливают прямоугольную металлическую раму для съемной дверцы. На раму дверцы саморезами монтируется лист ГКЛВ с таким расчетом, чтобы гипсокартон полностью закрывал ревизионный люк. После этого поместив люк на свое место, весь каркас обшивается гипсокартоном, поверх которого монтируется сетка из стекловолокна и наносится слой 2 мм влагостойкого клея. Далее всю конструкцию каркаса и ревизионный люк под плитку своими руками облицовывают одним и тем же кафелем.
