Рассчитаем уклон канализации в зависимости от Ø трубы и других параметров

В большинстве случаев в частном доме движение сточных вод происходит самотеком без использования каких-либо насосов (в отличие от водопровода), а значит, для нормального функционирования системы необходимо правильно расположить все элементы. Главное – создать достаточный минимальный уклон канализации, при котором на горизонтальных участках не будет образовываться затор.

Для чего же необходим канализационный уклон? Правильно смонтировав систему, вы оградите себя от следующих проблем:

  • Сильное засорение воздушного сифона, защищающего помещение от неприятных запахов. При правильном устройстве системы посторонние запахи сводятся к минимуму.
  • Полная остановка работы системы из-за возникновения затора или критического сужения диаметра.
  • Затопление подвального помещения из-за обрыва трубопровода в месте скопления большого количества загрязнений.
  • Обратное движение сточных вод.

Вычисление уровня наполненности отводящей трубы

Нормы уклона канализации четко установлены. В соответствии с действующим СНиПом 2.04.01-85 правильное функционирование системы зависит от следующих величин:

  • Угол уклона канализации.
  • Степень наполнения.
  • Скорость течения сточных вод.

Чем больше скорость движения воды, чем меньше степень ее наполнения. Если наполнение недостаточное, возможно сильное истирание внутренней поверхности твердыми частицами, содержащимися в сточных водах, что может привести к ее быстрому износу и появлению трещин.

Уровень наполненности определяется по нижеприведенной формуле:

Y=H/D, где Y – степень наполненности трубопровода, H – высота уровня воды в трубе, D – внутренний диаметр.

То есть, если труба абсолютна пустая, Y=0, если полностью заполнена жидкостью, Y=1. Для работы в оптимальном режиме коэффициент Y должен быть равен 0,5 (для элементов с гладкой внутренней поверхностью) или 0,6 (с шероховатой).

При таком значении коэффициента скорость движения воды составляет около 0,7 м/с, что является оптимальным значением. Большая или меньшая скорость приводит к образованию заторов и скапливанию загрязнений на стенках.

Незначительные отклонения от нормативного значения допустимы, однако если коэффициент равен, например, 0,9 или 0,2, стоит изменить конструкцию.

Как сделать уклон канализационной трубы?

Существует несколько способов обеспечения нормативного уклона канализации:

  1. Использование точного уровня пузырькового типа.

Для данного способа подойдет только уровень, имеющий по три отметки с каждой стороны от центрального положения пузырька. Каждая отметка соответствует наклону в 1 сантиметр на метр длины, поэтому все, что вам нужно – приложить уровень к элементу и зафиксировать подходящее значение. Данный способ выставления угла наклона слива канализации является наименее точным, поэтому желательно воспользоваться другими способом, который представлен ниже.

  1. Измерение расстояния до начала и конца трубопровода до одной выбранной горизонтальной плоскости (например, пола). Главное перед началом работ – убедиться в горизонтальности поверхности, относительно которой проводятся вычисления, приложив к ней уровень.
  2. Натягивание (при помощи уровня) нитки от начальной точки и замер необходимой высоты от полученной конечной точки.
  3. Использование лазерного уровня для канализации (или лазерного метра с уровнем).

Самый быстрый и наглядный способ, главное – предельная аккуратность и точность работ.

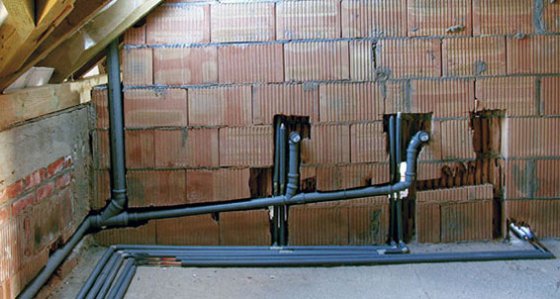

Рассчитаем уклон канализацииПочему не стоит делать слишком большой уклон?

Некоторые неопытные или недобросовестные строители при монтаже системы отвода сточных вод, не прибегая к расчету оптимального значения угла наклона канализации. Они заведомо делают наклон довольно большим, считая, что таким образом воды будут уходить быстрее, а значит, система будет работать максимально эффективно.

Такой подход неправильный, так как слишком сильный наклон может привести к слишком большой скорости движения воды, при которой нечистоты будут смываться не полностью. Они постепенно будут скапливаться на внутренних стенках трубопровода, что приведет к оседанию загрязнений на стенках трубопровода (так как при слишком большой скорости течения воды они не успевают смываться), из-за чего постепенно сужается сечение, а значит, уменьшается проходная способность труб.

В действующем СниПе четко обозначено максимальное значение уклона слива канализации. Максимальный уклон канализации зависит от диаметра и составляет:

  1. Для элементов размером 50 миллиметров (ванная, раковина) – 0,035.
  2. Для элементов размером 100 миллиметров (унитаз) – 0,02.
  3. Для элементов размером 150 или 160 миллиметров – 0,01.
  4. Для элементов размером 200 миллиметров – 0,008.

Как правильно выбрать диаметр канализационного трубопровода?

Даже в случае, когда минимальный наклон был выбран верно, а система смонтирована качественно, возможны нарушения в работе, если внутренний диаметр трубопровода подобран неверно. Выбирать его необходимо, исходя из нижеприведенных условий:

  1. Диаметр точек выхода сантехнического оборудования не должен быть больше, чем сечение канала (то есть минимально возможный диаметр трубопровода равен выходному отверстию точки подключения).
  2. Скорость прохода сточных вод при увеличении сечения растет в геометрической прогрессии (то есть, если выбрать слишком большой диаметр, скорость значительно увеличится, что приведет к появлению быстрорастущего загрязнения на внутренней стенке).
  3. Если вы хотите провести наиболее точный расчет, воспользуйтесь формулами, приведенными в СНиПе 2.04.01-85. В большинстве же случаев достаточно придерживаться правил: для унитаза – 110 миллиметров, для раковины (как кухонной, так и расположенной в ванной комнате) и ванны – 50 миллиметров.

Полезные советы

Устройство внешней и внутренней системы несколько различается, поэтому если общие расчеты и рекомендации для них одинаковы, то некоторые детали отличаются.

Особенности устройства внутренней системы:

  • Для прокладки канализации внутри дома достаточно труб диаметром 50 или 110 миллиметров. Причем труба 110 мм используется только для унитаза, для всех остальных точек вполне достаточно 50 мм.
  • Во время сборки запрещено использовать отводы 90 градусов, так как резкий поворот создает слишком большое сопротивление. Если такая необходимость появляется – нужно использовать два отвода по 45 градусов, так отвод будет более сглаженным, а значит, сточным водам будет проще продвигаться.
  • На вертикально расположенных участках системы запрещены прямые канализационные уголки (в том числе, два последующих отвода 40 градусов).
  • В местах поворота следует устанавливать специальные системы для периодического контроля и очистки в случае необходимости.
  • На отдельном участке небольшой длины допускается наклон больше, чем стандартный уклон канализации, прописанный в нормах.
  • Со временем происходит усадка, поэтому регулярно нужно проверять, соблюден ли минимальный наклон, и при необходимости регулировать систему.
  • Если смонтирована скрытая система (в стене или полу), обеспечьте максимальную защиту стыков от протекания и оставьте лучки для периодической проверки.

При устройстве внутренней канализации желательно использовать трубы одного типа, в противном случае гидравлика будет нарушена, что может привести к гидравлическому удару.

При устройстве внешней канализации можно использовать трубы из следующих материалов:

  • Чугун.
  • Асбестоцемент.
  • Гофрированный полиэтилен.

Правила устройства внешней системы канализации:

  • Элементы необходимо укладывать в траншеи, глубина которых выбирается в зависимости от климатических условий региона строительства, при этом допустимые значения находятся в пределах от 70сантиметров до 2 метров.
  • В случае возникновения затора на внешнем участке, исправить ситуацию достаточно проблематично. Поэтому для монтажа используйте только качественные трубы.
  • Фактическая глубина траншеи должна быть на 20 сантиметров больше расчетной.
  • Для обеспечения достаточного минимального уклона наружной канализации по краям монтируемого участка вбиваются колышки. Такой способ прокладки позволяет оставить ровную поверхность траншеи под монтируемым участком (устройство наклона путем насыпи отнимает гораздо больше времени).
  • На дне траншеи должна быть подушка из песка. Таким образом, исключаются неровности и мусор под трубой, способные повредить систему.
  • Для обеспечения достаточной скорости движения воды во внешней системе необходимо не только создать минимальный угол наклона, но и исключить резкие повороты.
