Патрон для дрели относят к категории зажимных цанговых патронов. Цанговые патроны используют для закрепления сверла, холодного прутка или зажима заготовки из металла в холодном состоянии. Классический патрон состоит из закаленной зажимной втулки и 3 одинаковых лепестков (кулачков).
Цанга – это центральная втулка из крепкой, закаленной стали. В устройстве патрона она устанавливается по центру. В ней разрезы в количестве 3, которые и образуют абсолютно одинаковые зажимные лепестки (кулачки). При уменьшении диаметра лепестки поджимаются друг к другу.
Первые патроны для механических дрелей представляли собой цилиндр с регулировочным колесом на поверхности. Далее уже в устройство добавили регулировочную гильзу.
Цилиндр до сих пор закрепляется на вал дрели или шуруповерта. С обратной стороны уже «ставят» насадку.
В патрон для дрели удобнее всего закреплять сверла, фрезы и метчики с небольшими хвостовиками. Данный инструмент внутри патрона закрепляется цангой, вдавливаясь кулачками внутрь.
Для кулачкового патрона характерны следующие варианты:
Патрон для механической и электрической дрели еще называют сверлильным. Главным преимуществом сверлильного патрона является диапазон диаметров для насадок.
Качественный сверлильный патрон позволяет использовать сверла от 1 — 2 миллиметров до 20 — 25 миллиметров. В данном элементе дрели нет существенных недостатков кроме стоимости самого патрона.
Виды патронов для дрели

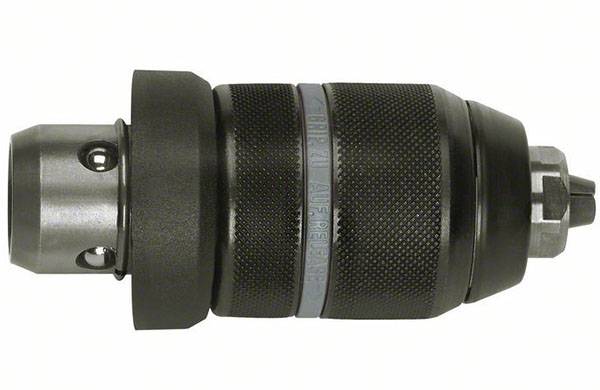

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.
С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.
К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

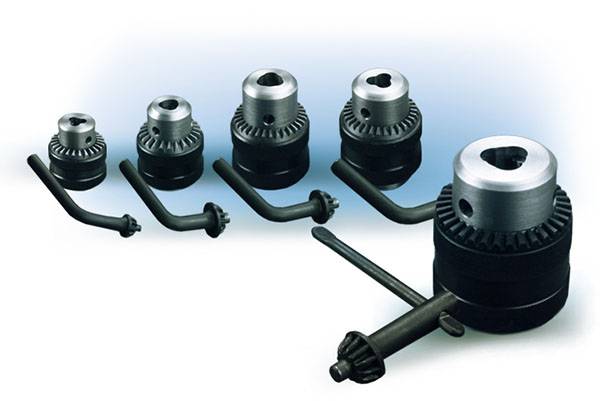

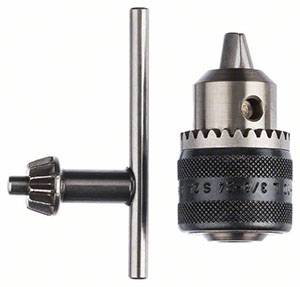

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.
Приобретая дрель, шуруповерт или перфоратор с ключевым кулачковым патроном, сразу же зафиксируйте ключ из комплекта на проводе изоляционной лентой или же привяжите на крепкий шнур. Проблем со сменой сверла не возникнет никогда.

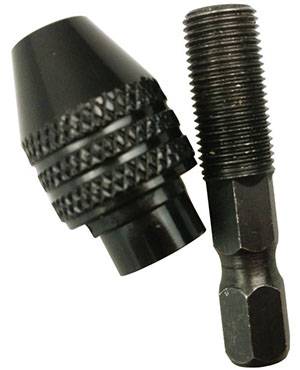

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.
Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.
Очень удобно сверлить микросхему, мини модели и ювелирные изделия.
Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.
Как снимают и меняют патрон с резьбовым соединением
Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

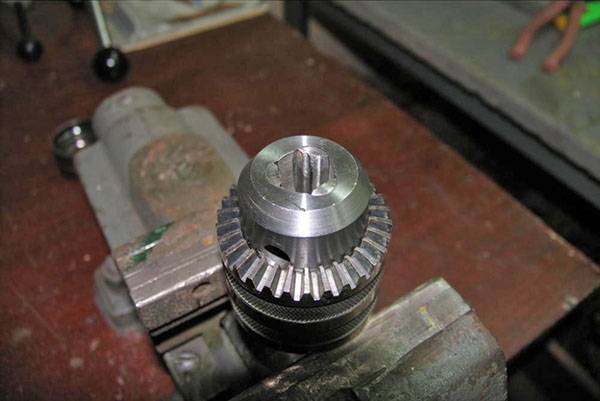

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:
Как дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.
Винт с левой резьбой со временем теряет четкость паза из-за неаккуратной смены режущих инструментов. Для удобства можно ударить по винту через вставленную отвертку молотком. Это действие позволит углубить паз без вреда для инструмента.

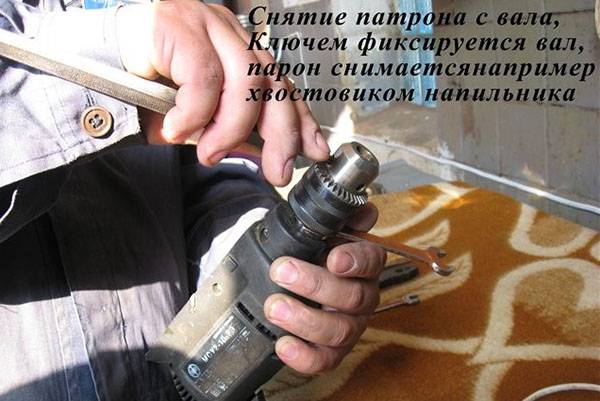

При откручивании можно использовать ключ на 14 для удобства.
Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.
Дальнейшая замена патрона дрели
Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.
Как быстро снять патрон с дрели показано на этом коротком видео:
При замене учитывают тип соединения. Их два:
Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

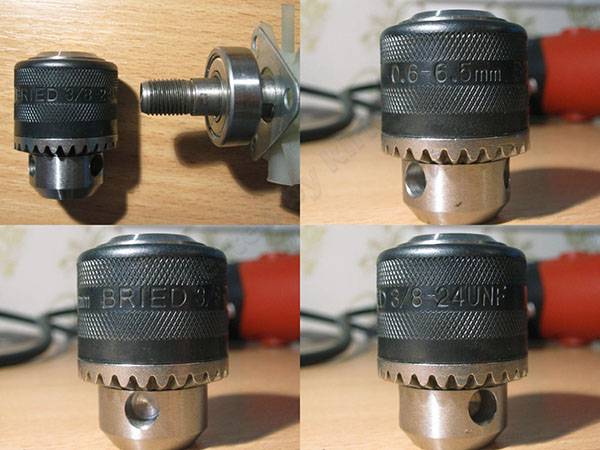

Важно знать, что резьбовой патрон маркируется двумя типами:
1,5 – 13 — маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.
При замене следует соблюдать данную маркировку. Если на патроне от вашей дрели указано значение, к примеру, 1.5 -13 М12, то менять следует на патрон с такой же маркировкой.
Конусный тип соединения устроен чуть проще. При замене патрон просто насаживают. Существуют следующие разновидности:
Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от 10 до 18) — это величина диаметра нижнего отверстия.
Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.
Как снять патрон с конусом с электродрели — видео
