Кран Маевского представляет собой сантехнический прибор для стравливания воздуха из отопительных радиаторов.

В связи с тем, что отопительные системы устанавливается во всех дома и квартирах, необходимо правильно выбрать кран Маевского. Как выбрать и установить? Какой модели отдать предпочтение? Как использовать ключ к крану Маевского? Рассмотрим далее.

Схема строения крана Маевского.

Принцип работы крана

Выбирая тот или иной вид запорной арматуры, необходимо уяснить принцип ее работы и целесообразность монтажа.

Как в радиаторе появляется воздух? В процессе циркуляции теплоносителя в системе образуется некоторое количество воздуха. Воздух, в свою очередь, образовывает пузырьки в местах с маленькой скоростью и низким давлением теплоносителя. Пузырьки создают воздушные пробки, препятствующие свободному обращению теплоносителя в системе. Кроме того, воздух может появляться из-за простоя отопительной системы. Для полноценного функционирования системы необходимо удалять воздух, а это уже работа для крана Маевского.

На кране нарезают стандартную внешнюю полудюймовую (¾, 1 дюйм) резьбу. На корпус с резьбой надевают резиновое уплотнительное кольцо. Благодаря стандартной резьбе кран может устанавливаться на любую батарею.

Особенности выбора и монтажа крана Маевского

Схема работы крана Маевского: в корпусе 1, изготавливаемом из латуни, находится поплавок 2, соединенный рычагом 3 и с выпускным клапаном 4.

Небольшой специализированный ключ к крану предназначен для обслуживания прибора, установленного на радиаторе в нише, где использование отвертки невозможно. Конструкция ключа предохраняет отопительную систему от детских шалостей, что непременно будет оценено родителями маленьких «хозяев».

Главным механизмом крана является запорный игольчатый клапан. Управление клапаном внутри осуществляется специальным запорным винтом, головка которого выполнена под четырехгранный ключ и под отвертку одновременно.

Кран устанавливают напротив подвода теплоносителя или терморегулятора на радиаторы с верхней стороны. Во время использования необходимо приоткрыть игольчатый клапан отверткой или ключом (открутить его на несколько оборотов), через перекрытое игольчатым клапаном отверстие начнет выходить воздух.

Технические характеристики и устройство

Кран для открывания поворачивают против часовой стрелки, закрывают — по часовой. После выхода всего воздуха из системы, кран можно закрывать.

Если системой предполагается использование насоса принудительной циркуляции теплоносителя, то перед процессом стравливания воздуха его необходимо выключить и подождать несколько минут. Данное действие поможет прекратить движение теплоносителя прекратилось, и воздух сможет подняться в верхнюю часть радиатора. При включенном насосе стравливание воздуха будет не эффективным, поскольку увлекаемый потоком теплоносителя воздух не успеет подняться вверх и задержаться в верхней части радиатора.

Ручные воздухоотводчики являются самой простой моделью крана Маевского. Его корпус выполняется из качественной латуни, а головка из пластмассы. К нему подходит радиаторный переходник 3/4” или 1/2”.

Особенности выбора и монтажа крана Маевского

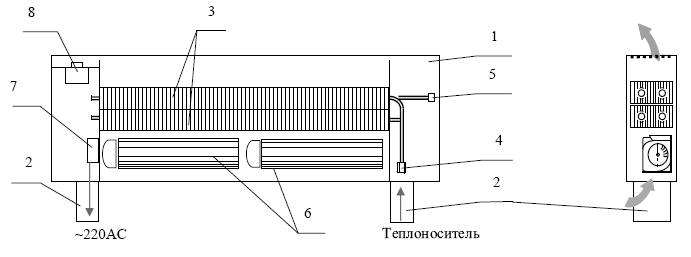

Работа конвектора: 1 — корпус (кожух); 2 — ножки; 3 — теплообменники (1-4); 4 — монтажная часть; 5 — кран Маевского; 6 — вентиляторы; 7 — эл.распределительная коробка; 8 — регулятор оборотов.

Автоматический воздухоспускательный клапан (автомат) также выполнен из латуни, но имеет более сложную конструкцию. Шаровый автоматический кран Маевского выпускается в латунном или никелированном (хромированном) корпусе, форма крана предназначена для отвертки или четырехгранного ключа.

Такой кран Маевского обладает диаметром 1” и устанавливается на радиатор без переходника. Его установка будет наиболее эффективной в автономной системе отопления. Однако не стоит монтировать автомат на чугунные радиаторы центральной системы отопления, поскольку в ней проходит циркуляция воды с частицами грязи, что приведет к засорению крана.

Кроме того, центральное отопление часто отключают, что приводит к постоянному образованию воздуха в большом количестве. Учитывая то, что выпускное отверстие крана имеет диаметр всего 2 мм, выпускать воздух из системы после ее остановки придется в течение длительного времени.

Для таких систем выпускаются специальные автоматические краны, способные выдерживать гидравлические удары до 15 атм., что в центральной отопительной системе — не редкость.

Отечественными производителями выпускаются специальные краны для чугунных радиаторов по ГОСТ9544-93. Конструкция имеет латунный корпус и способна выдержать температуру до 150°С, предназначен для работы как в водной среде, так и в паровом отоплении.

Наиболее сложной конструкцией является шаровый воздухоспускатель с предохранительным клапаном. Его клапан способен защитить радиатор от гидравлического удара — резких скачков давления в трубах до 20-25 атм. Система пружин, находящаяся внутри, сбрасывает воду тогда, когда давление в системе достигает отметки в 15 атм. Данная особенность особенно актуальна при установке труб из полипропилена, металлопластика или шитого полиэтилена, которые и могут лопнуть.

Установка и замена крана Маевского

Шаровый механизм Маевского не требует специальных знаний для самостоятельной установки. Если на радиаторе в пробке не предусмотрено отверстие под такой механизм, пробка может быть заменена. Сейчас механизмы выпускают с резьбой ½ , ¾ и 1 дюйм. При покупке обратите внимание на такой элемент, как прокладка крана: она должна быть силиконовой или резиновой, но не паронитовой.

Для вкручивания механизма установите его так, чтобы отверстие для спуска воздуха направлялось немного вниз. Благодаря этому воду, которая пойдет после стравливания воздуха, будет удобно собирать в емкость — ведро, таз или ковш. Для подстраховки можно выбрать ленту ФУМ или льняную подмотку в качестве уплотнителя на резьбе.

Замена крана проводится аналогично его установке. Возможно, потребуется использование газового или разводного ключа для удерживания самой пробки, чтобы она не выкручивалась вместе с краном.

Учитывайте, что все заглушки-пробки на радиаторах оснащаются левой резьбой, в процессе вкручивания крана ослабляется пробка, поэтому ее нужно придерживать ключом.
