Выбирая сантехнику для собственного дома, большинство обращают внимание на ее внешний вид, не задумываясь о том, что есть и другие важные моменты. Один из них — это смывной бачок, его расположение и соединение с унитазом.

При выборе бачка следует обращать внимание на Способы соединения смывного бачка с унитазомсоединение с унитазом.

От правильной установки бака зависит бесперебойная работа всей системы.

Устройство смывных бачков

Смывные бачки изготавливают обычно из тех же материалов, из которых сделаны сами унитазы, однако бывают и полиэтиленовые, утепленные вспененным полистиролом, чтобы предотвратить конденсат на стенках и снизить шумность бачка. По способу крепления различают бачки с низким и высоким расположением. Бачки с низким расположением крепятся непосредственно к унитазу, высокорасположенные — к стене или инсталляционному модулю. Считается, что нижнее подключение менее шумное, чем высокорасположенное.

Сами бачки представляют собой обычную емкость с 2-мя или 3-мя технологическими отверстиями, которые служат для подвода и слива воды в унитаз. Кроме технологических отверстий, есть еще монтажные, которые используются для закрепления бака на унитазе или стене.

Обычно бачки рассчитаны на слив 6 литров воды.

По форме бачки бывают вытянутыми, прямоугольными, полукруглыми и даже треугольными, для размещения их в углу помещения. Однако, несмотря на дизайн, объем их практически стандартен. Они рассчитаны на слив 6 л воды (гораздо реже встречаются бачки с другим объемом сливаемой воды). Все отверстия стандартизированы, чтобы при подключении их к унитазу можно было использовать трубы и арматуру различных фирм-производителей и беспрепятственно менять их по мере износа.

Набор воды в бачок происходит через поплавковый клапан, который позволяет поддерживать уровень воды в бачке. Конструкции клапанов различных производителей различаются, но не принципиально.

Принцип работы один и тот же: поплавок, закрепленный на рычаге, двигается вместе с уровнем воды вверх или вниз, закрывая или открывая подачу воды. Слив же воды осуществляется через клапан, который более разнообразен в своем устройстве.

Способы соединения смывного бачка с унитазом

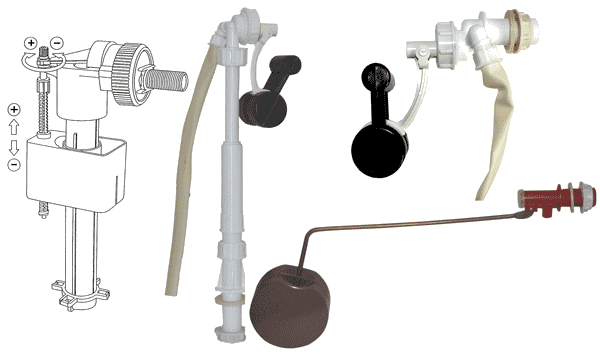

Конструкция клапанов у разных моделей может немного отличаться.

Современные Способы соединения смывного бачка с унитазоммодели унитазов снабжены двумя кнопками для слива воды: одна отвечает за стандартный слив, когда сливается весь объем воды в бачке, вторая — экономичный слив, когда сливается всего 2-3 литра воды, однако это придает ей вращающееся движение и дополнительную смывающую способность. Несмотря на многообразие клапанов, они также являются взаимозаменяемыми.

Еще одной деталью смывного бака является трубка перелива. Она отвечает за то, чтобы в бачке не было переполнения воды при неисправности поплавкового клапана. Трубка перелива представляет собой обычную трубу, один конец которой уходит в сливное отверстие, а второй расположен на 1,5-2 см выше уровня воды. При переполнении бачка вода самотеком уходит через трубку перелива непосредственно в унитаз.

Установка смывного бачка

Установка смывного бачка: унитаз, бачок, подводка.

Установка бачка начинается со сбора его внутренней начинки, а именно — сливного клапана в соответствии с инструкциями производителя. Затем его прикрепляют к унитазу или стене (инсталляционной конструкции), в зависимости от его расположения. Для предотвращения протечек воды устанавливаются резиновые прокладки, которые идут в комплекте. Бачки с нижним расположением крепятся непосредственно на унитаз на 2 болта, под головки которых тоже подкладывают прокладки, чтобы избежать повреждений унитаза или бачка.

При установке не стоит расплющивать прокладку, перетягивая крепление, это может привести к поломке фаянса. Болты затягиваются как можно туже, но при этом бачок не должен быть абсолютно неподвижным. Именно небольшая подвижность бачка обеспечивает его сохранность, если его задели спиной или грубо надавили на кнопку слива. В таком случае из-под бачка может вылиться некоторое количество жидкости, однако это не столь серьезное последствие, чем слом креплений и, соответственно, слив всей воды из бачка на пол, к которому добавится еще и вода, поступающая из системы водоснабжения, так как при пустом бачке откроется поплавковый клапан. Если же вас не устраивает неподвижность бачка, имеет смысл приобрести монолитную конструкцию, когда бачок и унитаз представляют собой одно целое.

Модели бачков с высоким расположением соединяются с унитазом патрубком, на конце которого расположена резиновая или полимерная манжета. Резиновую манжету покрывают уплотнительной смазкой и надевают на патрубок бачка примерно на 1/3 ее длины. Остальные 2/3 манжеты надевают на горловину унитаза. Такая система позволяет избежать протечек, одновременно обеспечивая подвижность системы. Если же используется полимерная манжета, то она смазывается со всех сторон герметиком, а далее одним концом одевается на патрубок, а вторым — вставляется внутрь горловины унитаза.

Запуск системы смыва

После того как бачок закреплен любым описанным способом, внутрь его ставят поплавковый клапан, к которому подводят водоснабжение. Подвод воды к системе осуществляется либо гибкими шлангами, либо декоративной подводкой, пример которой можно увидеть на рисунке.

Способы соединения смывного бачка с унитазом

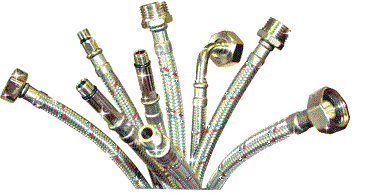

Гибкие шланги выпускаются с разными резьбовыми соединениями.

Гибкие шланги более универсальны, так как имеют различную длину от 20 до 180 см, поэтому не имеет большого значения, где расположена водорозетка. Шланги присоедините непосредственно к водоразетке или к шаровому крану на ней. Если же планируется подсоединить декоративной подводкой, то необходимо заранее определиться с точным расположением как сантехники, так и водорозетки. В любом случае, запорная арматура (шаровый кран) должна располагаться непосредственно рядом с бачком, чего требуют СНиПы. Это сделает отключение подвода воды к бачку легкодоступным.

После монтажа всей системы делается пробный запуск воды в бачок и смыв унитаза. При этом вся система проверяется на наличие протечек. Кроме того, проверяется правильная работа и настройка поплавкового клапана, что подтверждается отключением воды при наполнении бачка. Далее еще раз проверяется герметичность системы и измеряется уровень воды до переливной трубы. Если какие-либо требования не соблюдены, то клапан регулируется, а протечки устраняются герметиком. Если же все в порядке, то на бачок устанавливается крышка и сливная кнопка. Для инсталляционных систем производится монтаж дальнейшего декоративного покрытия.

Использование других систем смыва

Способы соединения смывного бачка с унитазом

При использовании смывного вентиля происходит бесшумное наполнение бачка.

Развитие технологий в последние годы привело к тому, что смывной бачок можно заменить друкшпюлером.  Друкшпюлер (в переводе с немецкого «нажимной спуск») — это механизм, который осуществляет слив воды непосредственно из системы водоснабжения.

Его можно установить в нескольких вариантах: вмуровать в стену, повесить на стену или спрятать за любой декоративной загородкой. Внутри корпуса устройства расположены исполнительные механизмы, которые отвечают за непосредственный слив воды в унитаз. Сам корпус разделен на 2 отсека. При нажатии рычага слива создается разница давления воды в этих отсеках, и открывается отверстие между ними. Именно в момент выравнивания давления между отсеками происходит слив воды в унитаз. Когда давление окончательно выравнивается, срабатывает возвратная пружина, которая закрывает клапан. Система работает таким образом, что между нажатием рычага слива и закрытием клапана пружиной сливается ровно 6 л воды.

Друкшпюлер позволяет сэкономить место, которое занимал бы смывной бачок, при этом обеспечивая большую надежность, так как весь механизм сделан из стали и его очень сложно сломать или повредить. Если же механизм все же повредился, его просто снимают и заменяют на другой (либо чинят в мастерской), что занимает совсем немного времени. Кроме того, неоспоримым преимуществом его является то, что не нужно ждать, пока бачок снова наполнится для следующего использования. Но применение друкшпюлера имеет и некоторые недостатки: в нем нет запаса воды: если воду отключат, то смывать будет нечем. Кроме того, система нормально функционирует при давлении в стояке от 1,2 до 5 атм, чего сложно добиться в российских условиях. Ну и не стоит забывать, что подобные механизмы предназначены для водопроводных систем с высоким качеством воды.

В наших условиях друкшпюлер вполне может засориться банальными кусками ржавчины из магистральных труб.
