Металлорукава несущие в себе кабельные трассы монтируются простыми инструментами и такими приспособлениями, как муфты и скобы. Первые используются для соединения металлорукавов, а с помощью скоб происходит прикрепление готовой конструкции к несущей поверхности.

Особенности соединительных муфт

Муфта для соединения металлорукавов

Кабельные трассы на своём протяжении формируются из различного кабеля, различие происходит как по количеству видов кабеля, так и по их диаметру. Такое сочетание имеет большой разброс по суммарному диаметру, который на протяжении трассы может быть различным. Для каждого участка требуются разные типы металлорукава соответствующего размера. Стыки металлорукавов как одного, так и разных диаметров соединяются при помощи муфт.

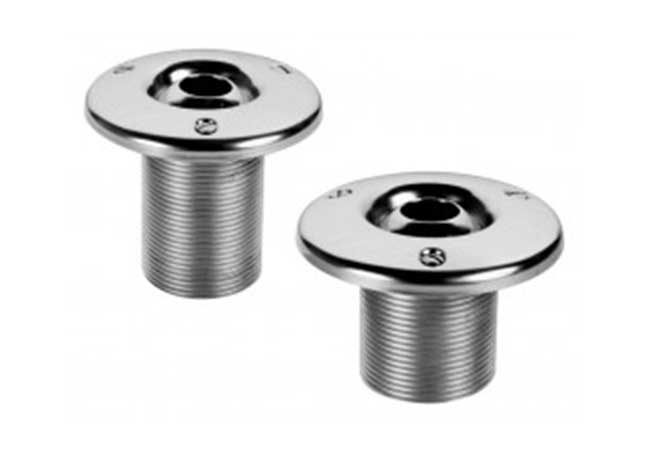

Муфта для соединения металлорукавов с монтажной коробкой

Пути кабельных трасс могут пересекаться, сходиться и расходиться, в этих местах происходит различное перераспределение кабеля, а поскольку он прокладывается в металлических рукавах, то и им также требуется приспособление для подобного рода соединения. Таким приспособлением служит распределительная коробка.

Соединение металлорукавов с распределительной коробкой происходит посредством специальной конструкции – вводных муфт, обеспечивающих надёжное и устойчивое соединение. Стыковка металлорукава со входом в распределительную коробку, никоим образом не затрагивает кабель, его защищённость нисколько не снижается, само соединение герметично и не пропускает внешнюю пыль и другие вещества.

Изготовление муфт

Соединительные муфты от самых маленьких до самых больших производятся из сочетания пластмасс, некоторые виды делаются с использованием цинка. Наличие муфт обеспечивает быстрое соединение металлорукавов как между собой, так и с распределительной коробкой.

Муфты различаются по размерам, так же на их характеристики оказывают влияние материалы, из которых они изготовлены. Как правило, муфты имеют следующие особенности — диаметр, длину, состав исходного материала, механическую прочность, температурные нормы.  Существуют также заливные муфты в которые для герметизации заливается специальный герметик для электронной промышленности, и применяется фиксатор пружинный с шариком. Такой герметик позволяет исключить попадание влаги в соединение кабеля и сделать его более долговечным. С помощью герметика изолируются муфты кабеля который может проходить в воде.

Распространённые разновидности муфт

МТ — трубная муфта. Служит для соединения металлорукавов сопровождаемых трубой для электрокоммуникации. Конструктивно она состоит из корпуса, уплотнителя, гайки и оконцовывателя, сопровождается резьбой цилиндрического типа, материалом для изготовления является цинковый сплав.

МВПнг — муфта для ввода. Предназначена для соединения металлорукава со входом в распределительную коробку. Оснащена той же резьбой, которая используется как в металлических рукавах, так и в распределительных коробках. Материалом для изготовления данной муфты служит полихлорвиниловая основа.

МСМ — это соединительная конструкция. С её помощью производится соединение металлических рукавов друг с другом. Материалом для изготовления служит цинк.
